Le thermomètre est de loin l'instrument de mesure qu'on trouve à peu près partout, dans la salle à manger sur le
mur de la fenêtre sous le figuier de la terrasse, accroché sous la croix verte scintillante de votre pharmacie. Celui qui
nous intéresse mesure la température de l'air ambiant, c'est à dire qu'il ne doit ni mesurer le rayonnement des
objets qui se trouvent autour de lui, ni évidemment se retrouver directement exposé aux rayons du soleil...
Thermomètres.

Le thermomètre bilame ( souvent de forme ronde, avec un "ressort à l'intérieur" ) est à déconseiller car peu fiable.
Le thermomètre bilame est composé de deux lames de métal soudées ensemble et qui présentent des
coefficients de dilatation différents. La différence d'allongement des deux lames change la courbure du "ressort"...
L'aiguille étant collée sur l'extrémité de cette spirale, elle se déplace de gauche à droite en fonction de la
température.
4-8 €

On lui préfèrera le classique thermomètre à alcool ou à mercure. Pour le thermomètre à mercure, il faut être
prudent. Le bris d'un thermomètre et le renversement du mercure pouvant entrainer des toxocités importantes, il
est recommandé de ne faire des mesures avec des enfants qu'au moyen d'un thermomètre à alcool. Pour la
décontamination d'un local où se serait produit le bris d'un thermomètre ou d'un baromètre ( déjà beaucoup plus
grave... ), je vous propose ce site de nos cousins québécois http://www.ctq.qc.ca/mercure.html.
8-15 €

Le thermomètre à minima-maxima avec son tube en U n'est pas d'une précision redoutable. En revanche pour les
amateurs fachés avec les thermomètres électroniques, il s'avère indispensable pour pouvoir recueillir les données
maximales et minimales. A l'extérieur, il devra être protégé des rayons du soleil. Un abri en bois, blanc, aéré placé
à 1,5 m. de hauteur vous permettra de faire des mesures assez correctes... Attention de bien baisser les signets
quotidiennement avec l'aimant fourni.
10-25 €
Thermomètre à mercure
à minima-maxima
Les thermomètres électroniques sont, depuis quelques années , devenus
incontournables. Equipés d'une sonde de platine, ils affichent sur un écran à
cristaux liquides des températures au dixième de degré (1/10°C). Des
fonctions comme la mémorisation des températures minimales et
maximales, la présence d'une sonde extérieure qui permet un double
affichage intérieur/extérieur... Et depuis quelques années, certains sont
équipés d'un petit émétteur-récepteur qui permet de déposer à l'extérieur,
sous abri une sonde déportée sans fil qui transmet en permanence les
données recueillies... Leur portée est généralement de plusieurs dizaines
de mètres.
20-40 €
Sonde émettrice
Thermomètre d'intérieur
avec module
de réception radio.
Le thermomètre de Galilée, très célèbre depuis quelques années et apprécié par les esthètes et les curieux...
Galilée, célèbre astronome et physicien italien se servit du principe de la densité relative... Plusieurs boules de verre
contenant des hydrocarbures et huiles mélangées flottent ou coulent en fonction de la fluctuation de la température.
Le liquide contenu dans le tube se dilate ou se contracte en fonction de la température de la pièce. Le poids de
chaque boule est mesuré très précisément pour permettre aux boules de descendre lorsqu'elles atteignent la
température affichée par le petit médaillon qui est attaché sous chacune d'elles.
35-50 €

Thermomètre de Galilée
Thermographe hygrographe
Weksler ( USA, installé avant dans
une base de l'USAF )
Thermographes, hygrographes
Ces instruments enregistrent sur une feuille
millimétrée les variations de température,
d'humidité ou de pression.
500-700 € neufs
entre 5 (oui !) et 100 € sur des sites aux
enchères...

Thermographe hygrographe Maxant (France)

Fonctionnement de ces
appareils
Sondes
Les sondes de ces appareils sont
situées à l'extérieur du boîtier pour ne
pas mesurer les conditions régnant à
l'intérieur de ceux-ci....

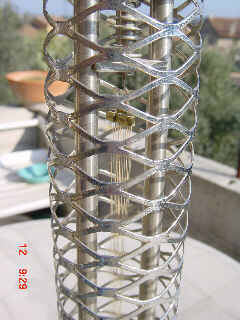

Sur la photo du milieu, on distingue les
cheveux qui, par leur capacité à se
contracter ou s'allonger selon
l'humidité,

Bras et Mécanismes
Il s'agit maintenant de recueillir et
d'amplifier les informations transmises
par les sondes de façon
mécanique.Un jeu de vis permet
d'étalonner l'appareil régulièrement
tant dans l'amplitude du déplacement
que du réglage de chaque bras.
Enregistrement
Le Maxant est équipé d'un tambour ( le mécanisme d'horlogerie se
trouve à l'intérieur) qui effectue sa rotation en une semaine. Les deux
bras ne font que se déplacer de haut en bas en fonction de la
température et de l'hygrométrie.
Enregistrement

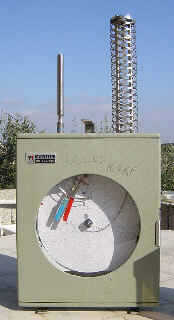

Le Weksler (ici, sans son diagramme) est équipé d'un mécanisme
d'horlogerie sur lequel vient se fixer un diagramme circulaire (polaire)
qui effectue sa rotation en une semaine. Le bras rouge imprime
l'hygrométrie, le bras bleu, la température.
Hygromètres
Cet appareil sert à mesurer l'humidité relative de l'air, ( c'est à dire le rapport exprimé en pourcentage ) entre le poids
d'eau dans un certain volume et le poids d'eau maximum de ce même volume. Il est aussi indispensable aux prévisions
que le thermomètre. On en trouve principalement de deux types.
les hygromètres "à cheveu" qui utilisent la propriété du cheveu de s'allonger lorsque l'humidité augmente et de
rétrécir lorsqu'elle baisse.
Les hygromètres électroniques, souvent couplés avec des thermomètres électroniques, enregistrent les
humidités minimale et maximale. Ils sont peu onéreux. Leur précision est généralement satisfaisante pour des
humidités relatives (HR ) moyenne à élevée.
20-50 €
Thermomètre hygromètre
électronique
INSTALLATION DE VOTRE STATION

Vos mesures de température et d'hygrométrie doivent, pour être justes, respecter des
contraintes sans lesquelles elles ne vaudraient pas grand chose... Tout le monde connait
la précision toute relative de certains capteurs affichant la température sur des écrans
défilants et qui prennent subitement 5 ou 6° dès que le soleil vient frapper sur celui-ci...

Vos capteurs doivent être à l'abri de tout rayonnement solaire, et de tout rayonnement émis
par les murs, goudrons et bitumes etc. Ils prennent place à l'intérieur d'un abri.
Anciennement ces abris étaient de type Stevenson ( photo de gauche ) et accueillaient des
appareils relativement encombrants comme les thermo-hygrographes. Ces abris sont
progressivement abandonnés au profit d'abris en forme de pile d'assiettes renversées. La
ventilation de ces abris est parfaite et permet à l'air de s'écouler librement sans que les
rayons de soleil ou réfléchis par le sol puissent altérer les mesures.

Plusieurs amateurs éclairés proposent l'abri 7714 de chez Davis ( on peut les trouver chez
Littoclime ou GES ) qui offre un excellent rapport qualité prix. Attention l'espace y est très
restreint et on ne peut y glisser que de petites sondes.

Installation du capteur
Idéalement, ces capteurs seront installés dans l'abri normalisé sur une surface gazonnée
( une surface bétonnée ou bitumée renverrait trop de rayonnement ) à 1,50 m du sol à une
distance minimum de 2 fois la hauteur des obstacles. Si cela est impossible vous pouvez
installer votre abri à 1.50 m au dessus du toit de votre habitation ( pas sur le mat de la
cheminée tout de même !!! ). La ventilation naturelle y sera meilleure que dans le petit coin
de jardin gazonné enserré entre la maison, le garage et la hie de cyprès...

Pour ceux qui sont intéressés par un placament cohérent de votre capteur, vous pouvez
rendre visite au site de Christian Portin, et notamment sur cette page où il est traité de la
classification d'un site

Pour ceux qui sont tentés par la construction d'un abri je vous propose le site de
M.Gagnard, lui aussi, un très bon connaisseur pour l'installation d'une station.
L'abri météo
