Nous nous bornerons ici à la mesure du vent sur terre et non sur mer où l'échelle Beaufort reste en vigueur officiellement jusqu'en 1946 ( elle continue néanmoins d'être utilisée lors de la rédaction des bulletins marine ), remplacée ensuite par la mesure en noeuds. Pour mesurer le déplacement des masses d'air, on utilise principalement deux instruments. La girouette qui donne la direction du vent et l'anémomètre qui indique la vitesse du vent. Si la girouette est utilisée depuis très longtemps et trône au dessus de bien des édifices religieux et d'anciennes maisons de notables, l'anémomètre arrive plus tardivement. Mis au point par l'astronome irlandais Thomas R Robinson en 1850

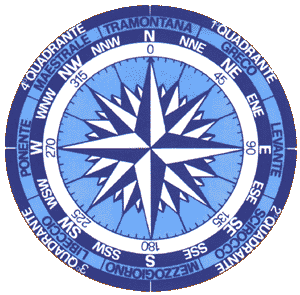

Girouette. Il s'agissait auparavant d'une silhouette métallique, bien souvent en laiton, représentant un animal, ou le métier de son propriétaire. Aujourd'hui, elle est métallique ou en plastique et revêt la forme d'une flèche avec son empennage. L'ensemble étant fixé sur un axe sur laquelle la girouette peut tourner. La pointe de la fléche indique donc la direction du vent. Certaines girouettes comportent des repères donnant la direction des points cardinaux. Ce qui facilite la lecture de la direction du vent. Aujourd'hui les girouettes ont équipées de capteurs qui retransmettent vers une station la direction du vent sur une console ou un ordinateur. Comment fonctionne une girouette ? Le vent pousse sur l'empennage jusqu'à ce qu'il offre le moins de résistance, c'est à dire lorsque celui-ci est parallèle à son sens de déplacement. On mesure cette direction en utilisant les points cardinaux mais aussi en degrés par rapport au Nord géographique : cf ci-dessous une rose des vents.

Anémomètre. Ce sont des axes sur lesquels sont fixés trois ( parfois 4 ) bras fixes portant à leur extrémité trois coupelles hémisphériques ( comme des balles de ping pong coupées en deux ). Le vent qui pousse les coupelles, entraine les bras. Un aimant, positionné sur l'axe de rotation excite un capeur à effet Hall. Celui-ci retransmet le signal vers un processeur qui le convertit en vitesse. Cette vitesse peut alors s'afficher en noeuds, en mètres/seconde (m/s), ou en kilomètres par heure.

Anémomètre et girouette d'une station Davis Vantage Pro

Mat supportant deux blocs anémomètre-girouette Davis et Oregon Scientific

Anémomètre et girouette d'une station WM918 Oregon Scientific

Anémomètres à main. Bien pratiques pour le randonneur, ils permettent de mesurer la vitesse du vent et, pour certains d'entre eux, d'autres paramètres comme l'altitude, la pression atmosphérique ou la température. Légers, ils sont de bons compagnons. Bien entendu le fait d'être tenu à bout de bras procure une certaine fatigue mais ne permet évidemment pas d'obtenir une vitesse du vent exacte puisqu'elle est obtenue dans des conditions de hauteur peu satisfaisantes et très souvent peu dégagées.

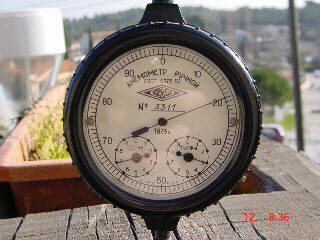

Cet anémomètre, fabriqué en Union Soviétique en 1973 représente ma dernière acquisition...Portatif, il est équipé de 4 coupelles en laiton peintes en noir. En bakélite, il est équipé d'un cadran à 3 aiguilles et a la particularité de ne pas mesurer la vitesse instantanée du vent mais la distance parcourue par le vent dans une période donnée. La grande aiguille fait un tour complet lorsque l'anémomètre a mesuré 100 mètres .La petite aiguille de gauche mesure les kilomètres.

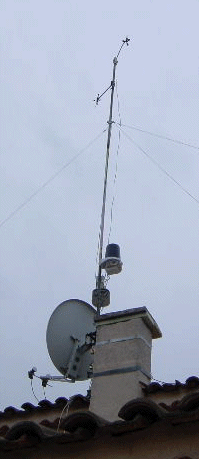

Installation de l'anémomètre Comme pour les autres mesures, l'installation de l'anémomètre nécessite quelques précautions. Si possible, l'anémomètre doit être installé sur un mat de 10 mètres de haut à condition que les obstacles soient suffisamment éloignés. L'idéal serait que l'anémo soit situé à au moins dix fois la hauteur de l'obstacle le plus proche... Ce qui n'est pas toujours évident. En zone pavillonnaire, on pourra se rabattre sur un mat correctement haubanné de plusieurs mètres de haut.

Etude d'un anémomètre à I.L.S niveau collège

T.P sur anémo 2° degré
