Vous avez accès sur MSE depuis août 2005 aux radiosondages effectués dans le sud-est de la France ( auquel on ajoute ceux de Bordeaux et de Cuneo ). Certains se demandent peut-être quel est cet appareil et son mode de fonctionnement. Nous allons vous présenter ci-dessous une sonde Vaisala RS80-15G.
La sonde est parfaitement emballée dans un film métallique.A l'intérieur un sachet de sel dessicant pour maintenir la sonde dans l'atmosphère la plus sèche.
Sortie de son emballage la sonde est composée de boîtiers en polystirène recouverts d'un petit emballage bleu ciel. Au sommet de l'emballage en carton trois oeillets en aluminium qui permettent d'attacher le fil nylon qui reliera la sonde au ballon.
En enlevant l'emballage en carton nous avons affaire à deux compartiments distincts. Le compartiment le plus long comporte la partie GPS de la sonde

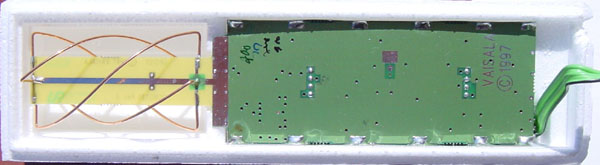

L'antenne torsadée en cuivre permet de recevoir les signaux GPS émis par les satellites qui orbitent au dessus de la sonde. Le circuit situé à droite calcule la position de la sonde et la retransmet au sol à une vitesse de 1200 bauds. Ce sera la station au sol qui calculera la vitesse et la direction du vent en fonction des données GPS envoyées.

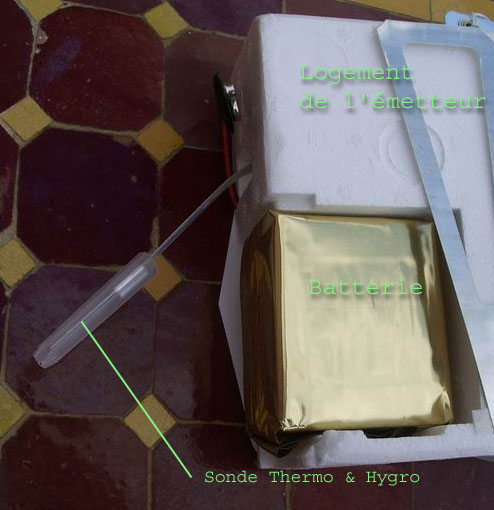

La seconde partie contient principalement l'émetteur qui retransmettra les données GPS, et les données recueillies par les 3 capteurs :
Barocap, qui mesure de 3 hPa à 1060 hPa, avec une résolution de 0.1 hPa et une précision de +-0.5 hPa
Thermocap, qui mesure des températures de -90°C à +60°C avec une résolution de 0.1°C et une précision de 0.2°C jusqu'à 50 hPa
Hygrocap, qui mesure l'HR de 0% à 100% avec une résolution de 1% et une précision de +-3%

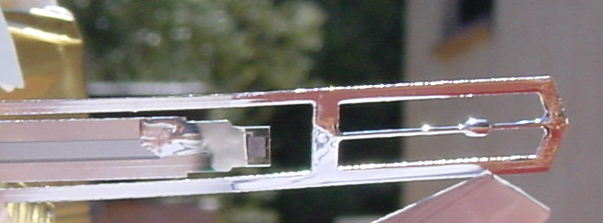

Ci-dessus, le cadre en métal très léger qui supporte le très fin capteur d'humidité ( Hygrocap, à gauche ) et la petite sonde de température ( Thermocap, à droite )

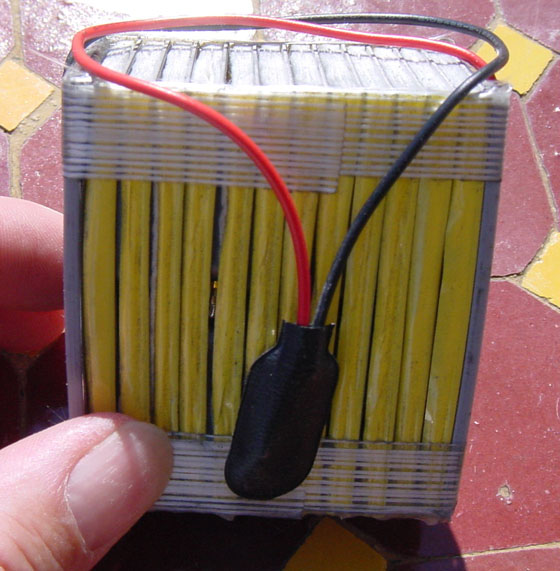

La batterie est d'un type très particulier. Juste avant le lancement elle est "activée" avec de l'eau. Son impact sur l'environnement est faible. Elle fournit 19V.
Le transmetteur émet dans la bande des 400 MHz ( 403 MHz ) et une vis d'accord fin permet de recalibrer la sonde en cas de dérive trop importante. Son émission se fait en FM avec une puissance de 200 mW.Il transmet 7 mesures par paramètre sur un laps de 10 secondes. Un fil de cuivre faisant office d'antenne envoie les données vers le sol.
Une fois la batterie activée, et donc prête au départ le poids de ce ptit bijou est de 220 g. 220 grammes de technologie où rien n'est laissé au hasard.
Il ne reste plus qu'à l'accrocher au ballon, une jolie baudruche gonflé au ballonium ( un gaz plus léger que l'air contenant de l'hélium, gaz trop cher pour envoyer des RS 2 fois par jour ).
Le lancement est ici totalement fictif. La baudruche est gonflée par les poumons de votre serviteur...
